$5.25

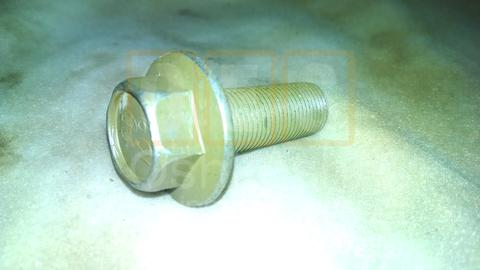

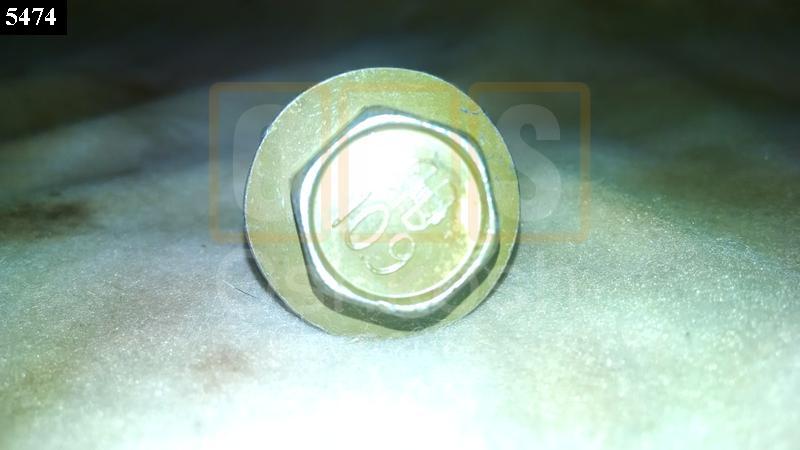

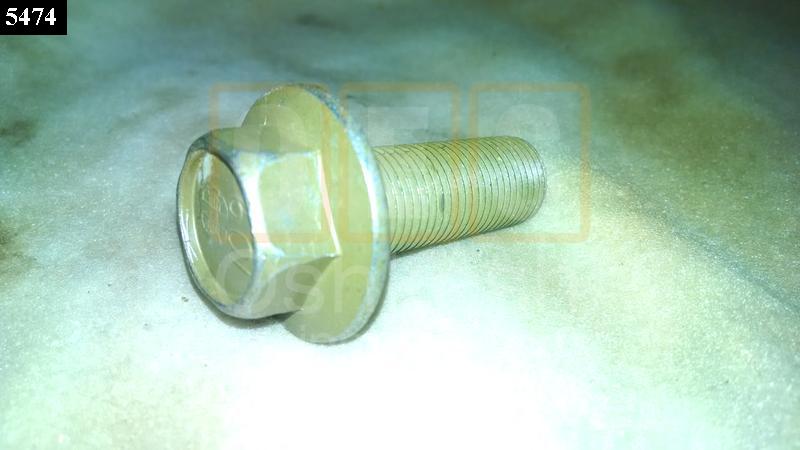

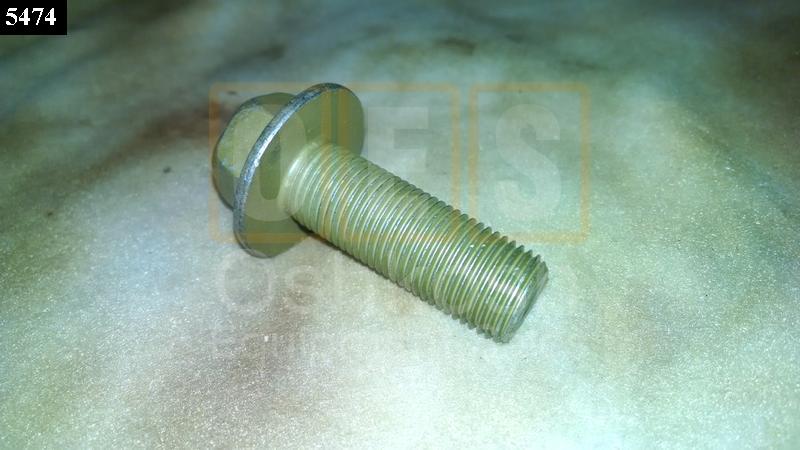

Shoulder Washer Head Bolt Fine Thread (Metric) M16 X 1.5 X 45
- Military Part Number: 12414307-140
- Military Description:
BOLT,MACHINE M16 X 1.5 X 45
- National Stock Number (NSN): 5306-01-372-3536, 5306013723536
- Federal Supply Class (FSC): 5306 (Bolts)
- National Item Identification Number (NIIN): 013723536
- Federal Stock Number (FSN): 5306-372-3536, 53063723536
Shoulder Head Bolt Fine Thread (Metric) M16 X 1.5 X 45. Used in various places on M1078 and M1083 Stewart and Stevenson FMTV and LMTV Military Vehicles
ITEM NAME BOLT,MACHINE
THREAD DIRECTION RIGHT-HAND
THREAD LENGTH 39.0 MILLIMETERS NOMINAL
FASTENER LENGTH 45.0 MILLIMETERS NOMINAL
HEAD STYLE C7 HEXAGON EXTENDED WASHER
HEAD HEIGHT 14.4 MILLIMETERS NOMINAL
WIDTH BETWEEN FLATS 20.67 MILLIMETERS NOMINAL
EXTENDED WASHER DIAMETER 23.15 MILLIMETERS NOMINAL
EXTENDED WASHER THICKNESS 8.6 MILLIMETERS NOMINAL
NOMINAL THREAD DIAMETER 16.0 MILLIMETERS
THREAD PITCH IN MILLIMETERS 1.5
EXTERNAL THREAD TOLERANCE 6G
CLASS
MATERIAL STEEL PROPERTY CLASS 10.9 OVERALL
SURFACE TREATMENT ZINC OVERALL
THREAD SERIES DESIGNATOR M
